Опис

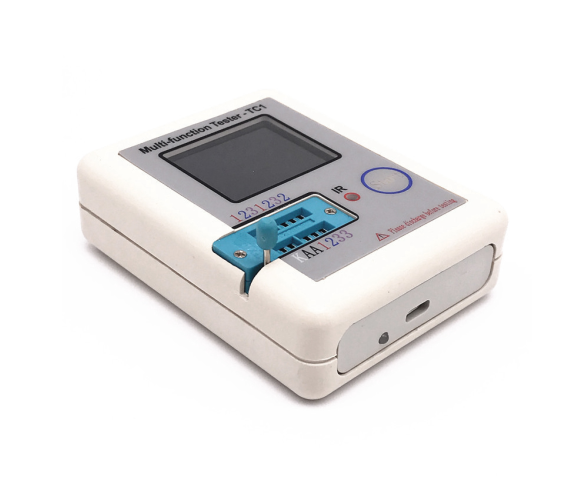

Нова модель універсального тестера радіокомпонентів LCR-TC1 заснована на мікроконтролері ATmega324PA. У цю версію встановлюється кольоровий дисплей TFT 1,8".
Від інших подібних тестерів відрізняється конструкцією в готовому корпусі і наявністю літієвого акумулятора ємністю 350 mAh. Наявністю двох нових функцій: розпізнавання ІК посилок від пультів управління та перевірка стабілітронів з напругою до 30 В.
Для стабілітронів у панельці є спеціальні контакти, позначені як "К" та "А". Катод та анод відповідно. Підключаємо стабілітрон дотримуючись полярності, тиснемо Start і бачимо параметри.
У тестері зібраний перетворювач на дві вихідні напруги. Одне близько 8 подається на стабілізатор 7805 і йде на живлення цифрової частини. Друге, близько 34 В призначене для перевірки стабілітронів. Тут усе просто, разом із резистором на 10 ком Стабілітрон утворює параметричний стабілізатор, напруга з якого надходить на вхід МК.
Відображає розпинання компонентів, графічний малюнок:
1) Транзистори - Бі
